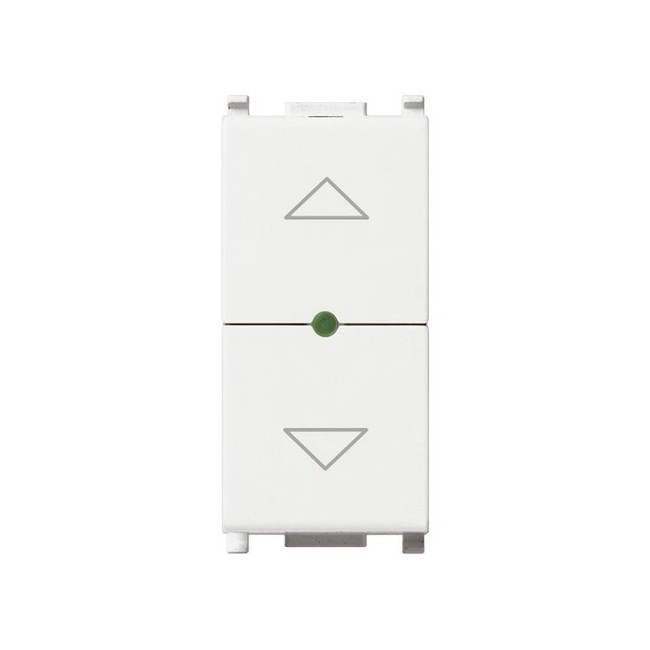

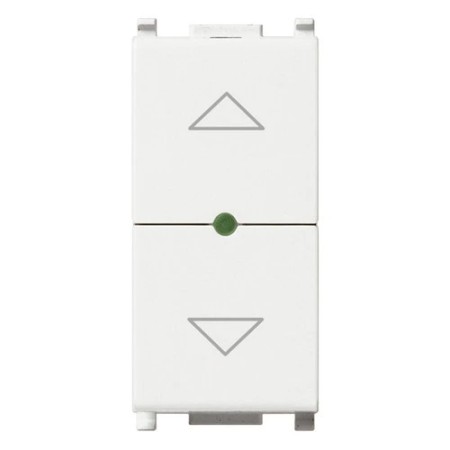

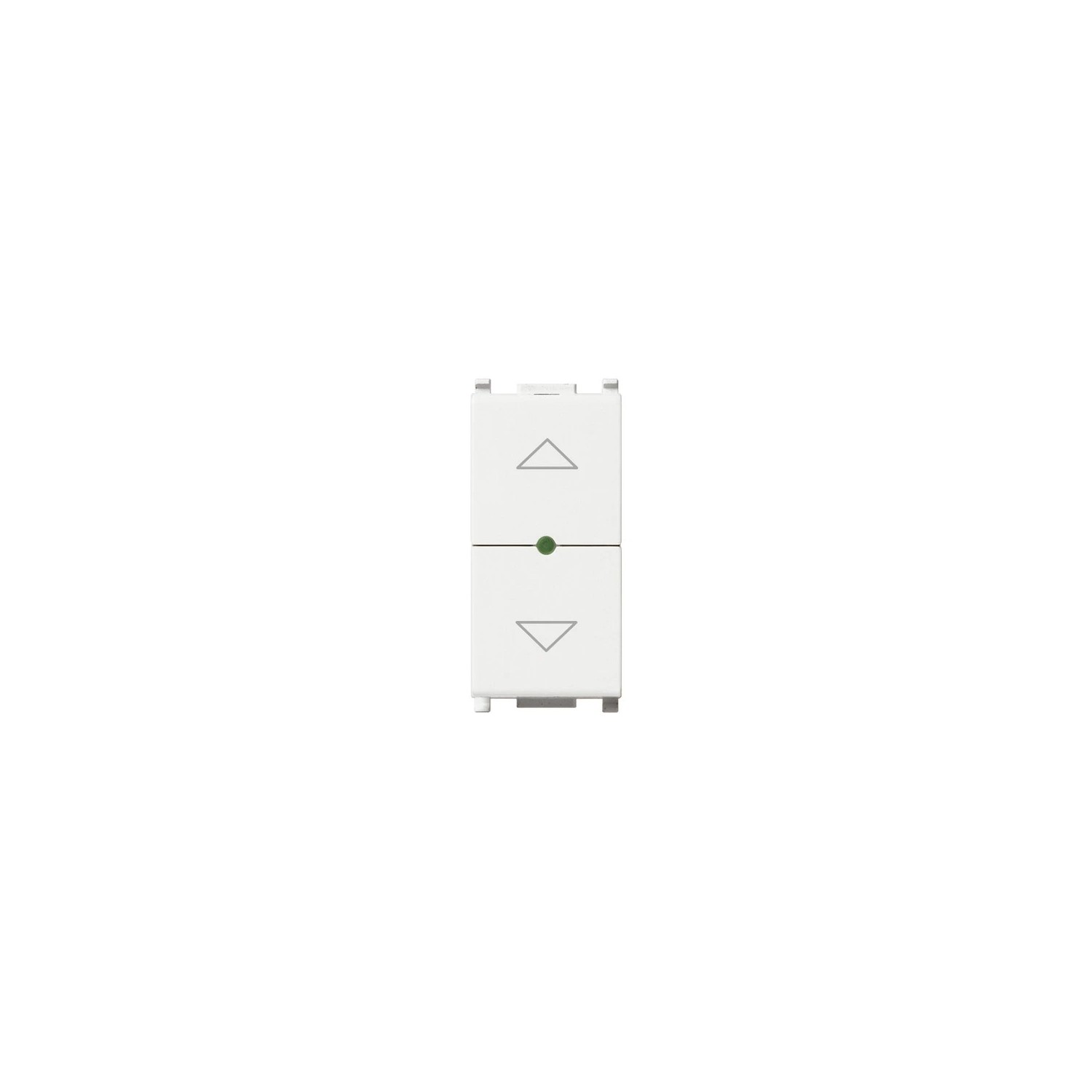

Commutatore elettronico Quid per tapparella a LED e con doppio pulsante plana

Commutatore elettronico Quid Plana per tapparella tende a LED e con doppio pulsante con orientamento delle lamelle con uscite a relè per motore cosφ 0,6 2 A 220-240 V~ 50/60 Hz, memorizzazione di posizione. Il dispositivo è in grado di comandare un carico di tipo tapparella, persiana o tenda consentendo anche la regolazione della posizione della tapparella o della lamella. I dispositivi possono essere collegati insieme ed essere gestiti da un unico comando centralizzato. E’ possibile memorizzare e richiamare la posizione preferita della tapparella a partire da qualunque posizione iniziale. Può inoltre essere collegato ad un anemometro o ad un sensore crepuscolare provvisti di contatto pulito a 230 V per aprire/chiudere la tapparella o tenda in base alle condizioni atmosferiche.

CARATTERISTICHE

• Tensione nominale di alimentazione: 220 – 240 V~ 50/60 Hz.

• Assorbimento: 13 mA.

• Uscita a relè

■ Carichi comandabili a 220-240 V~:

→ carichi resistivi : 5 A (20.000 cicli);

→ motori cos ø 0,6: 2 A (20.000 cicli).

• Doppio pulsante

• Led per individuazione al buio, indicazione dello stato del carico e programmazione.

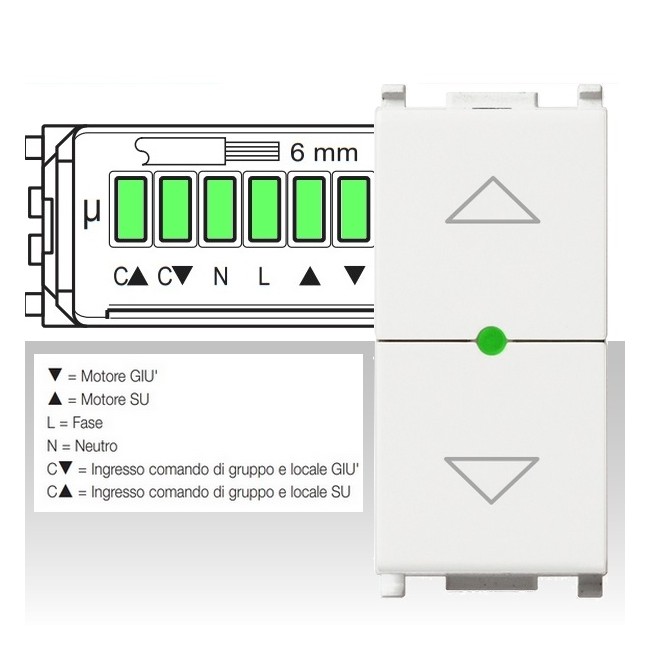

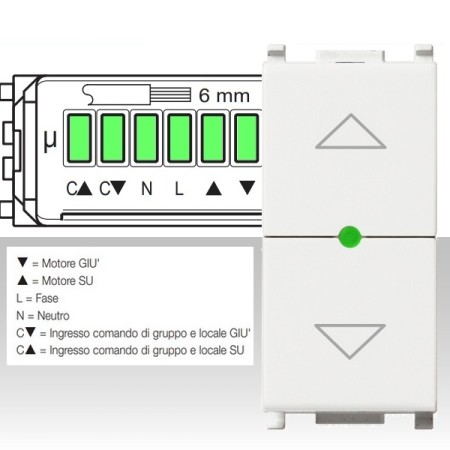

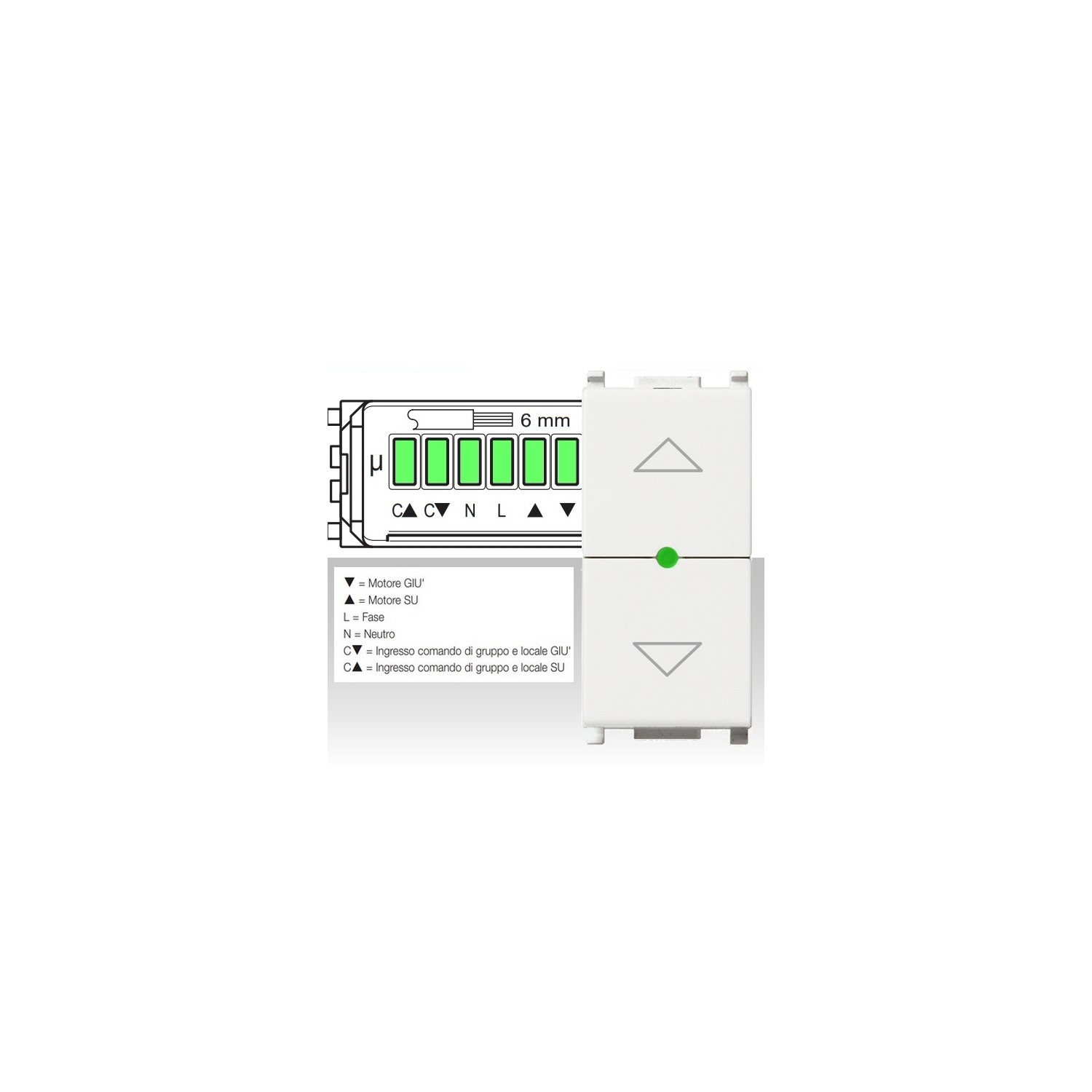

■ Morsetti:

→ contatti relè  (SU) e  (GIU') motore

→ linea L

→ neutro N

•ingresso comando locale aggiuntivo utilizzando l'art. 03997.

• Lunghezza max dei cavi per ogni tratta: 50 m

■ Funzioni realizzabili:

→ regolazione della posizione della tapparella/tenda.

→ regolazione della posizione della lamella.

→- memorizzazione e richiamo della posizione preferita della tapparella/tenda a partire da qualsiasi posizione iniziale.

→ comando da pulsante doppio interbloccato o non interbloccato

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +45 °C.

RICEZIONE COMANDO DA REMOTO.

Quid può essere comandato da remoto utilizzando i seguenti dispositivi:

• Videocitofonia 2 Fili+: App Video Door + art. 40507 + art. 69RH oppure 69PH

(programmati per attuazione temporizzata 2 s)

Il sistema 2 Fili+ permette di configurare un’attuazione temporizzata (relè art.

69RH o 69PH) e comandarla dai posti interni videocitofonici. Se il posto interno

è connesso (art. 40507) l'attuazione può essere comandata da remoto attraverso

l’App Video Door.

• Videocitofonia IP: App Video Door + art.40607 + art. 40636 (programmato per

attuazione temporizzata 2 s)

Il sistema videocitofonia IP permette di configurare un’attuazione temporizzata

(relè art. 40636) e comandarla dai posti interni videocitofonici. Se il posto interno

è connesso (art. 40507) l'attuazione può essere comandata da remoto attraverso

l’App Video Door.

• Termostato GSM 01913: il dispositivo è provvisto di un'uscita programmabile

alla quale è necessario collegare un relè ausiliario di appoggio (è sufficiente un

comune relè monostabile con bobina a 230V). L'attuazione viene poi comandata

mediante l'App By-Phone o l’App By-Clima (oppure direttamente tramite SMS).
